Projekte

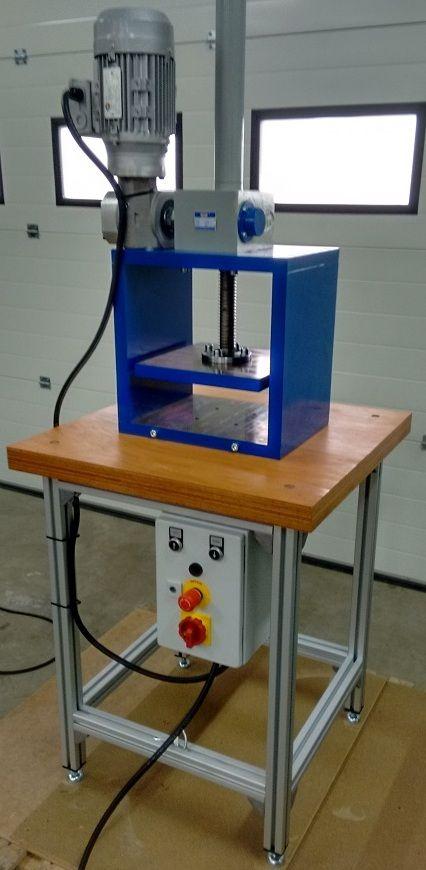

Projektblatt Spindelpresse REITZ EHSP100F4S

Einsatz: Exaktes Einpressen von Thyristoren

Kunde: Staatsbahn in Europa

Tischpresse mit dynamischem Pressdruck 40 KN (4 Tonnen), Pressenantrieb mit Spindelhubgetriebe, Untersetzung 1 : 16, Spindeldurchmesser 45 mm, Steigung 8 mm, Spindelhub 0,5 mm pro Umdrehung, Pressfläche ca. 140 * 240 mm, lichte Höhe ca. 250 mm. Getriebemotor 0,75 KW, 1.500U/min., 4-polig, mit Stirnradgetriebe i = 1:5, Geschwindigkeit 150 mm / min. Max. dynamische Belastung 40 kN. Mit Wendesteuerung, Not-Aus und Motorschutzstecker.

Stabiles Pressengestell aus Stahl. Untertisch aus hochwertigen Aluminiumprofilen 45*45 mm, Tischfläche 600 * 600 mm, Tischplatte aus Polyamid PA6.

Die Tischpresse hat 40 kN Pressdruck (dynamische Last) und 100 kN statische Last.

Typische Einsatzzwecke sind Pressarbeiten mit exakter Zustellung.

Geeignet zum Pressen von Verklebungen, Prägen und Eindrücken.

Das Spindelhubgetriebe besitzt eine Verdrehsicherung, so dass die Pressplatte nicht geführt sein muss. Die Spindel ist selbsthemmend und hält damit die Presskraft über längere Zeit.

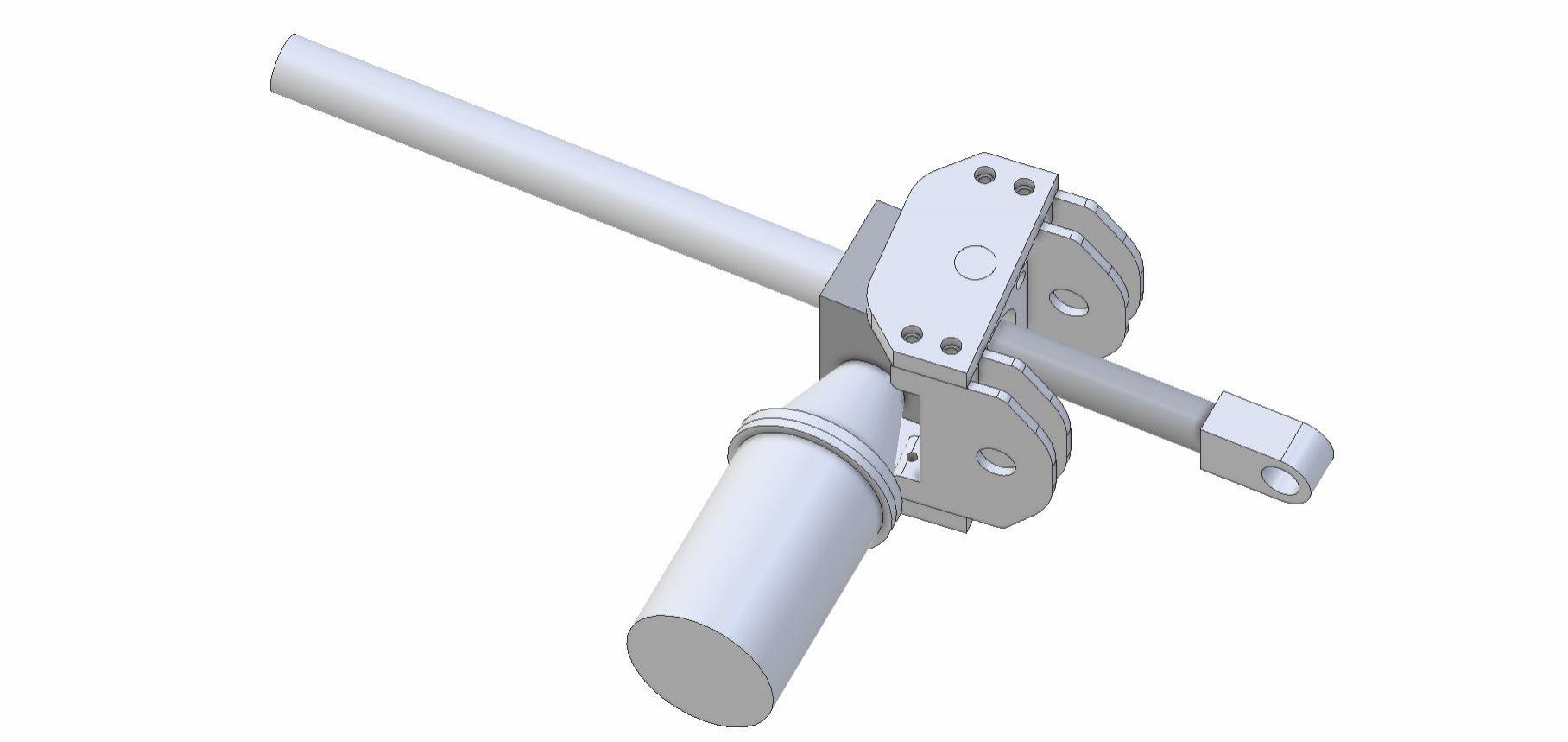

Projektblatt Prallklappenverstellung

Einsatz: Prallklappenverstellung eines Absetzers

Kunde: Kohlemine in China

4 Stück Spindelhubgetriebe RN-40TAHMCL1/36-810PR

für Prallklappenverstellung eines Absetzers in Kohlemine in China.

Ausgelegt für Steingewichte bis 40 Tonnen.

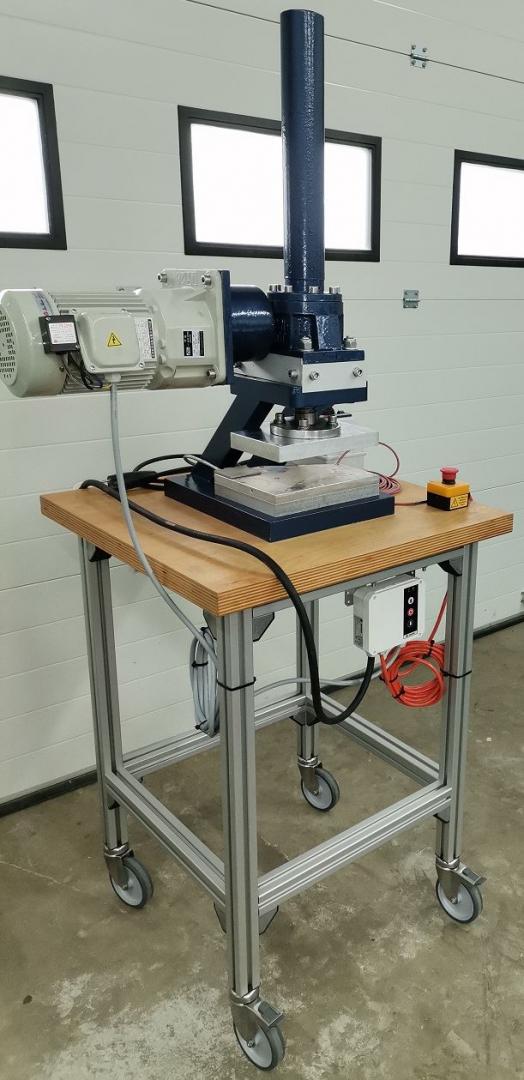

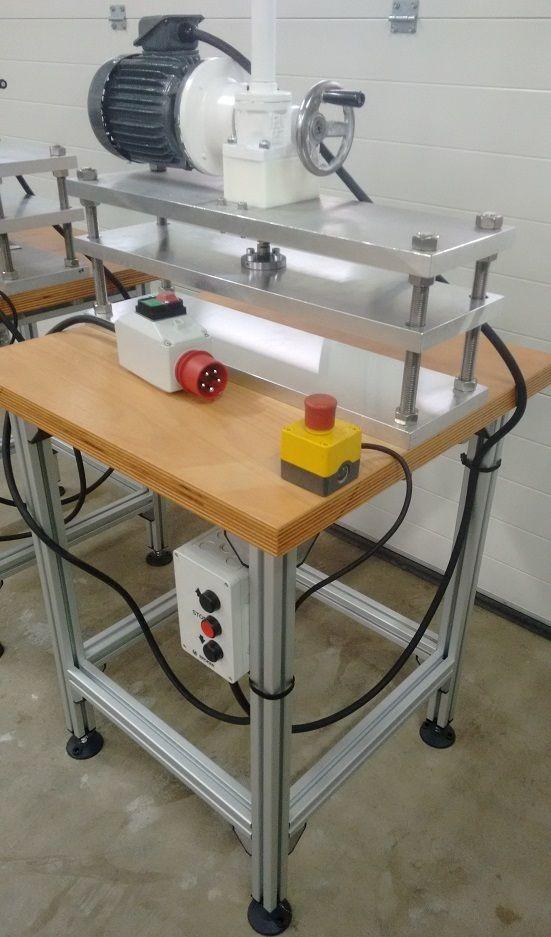

Projektblatt Spindelpresse REITZ EHSP526

Einsatz: Zerstörende Prüfung von Elektrobauteilen

Kunde: Elektroentwickler in Bayern

- Elektrische Spindelpresse Presskraft 5 KN (0,5 to)

- Spindelhubgetriebe mit Spindel 20 mm, Steigung 5 mm

- Getriebeuntersetzung 1 : 10, pro Umdrehung 0,5 mm Spindelweg

- Lichte Weite ca. 200 mm

- Mit TECO-Elektromotor 0,18 KW

- Mit Wendeschützsteuerung (Tasten Auf – Ab) und Not-Aus

- Motorschutzstecker gegen Überlastung, mit Hauptschalter

- Pressfläche 200 * 600 mm

- Maschinentisch aus Aluminiumprofilen und Multiplex-Platte

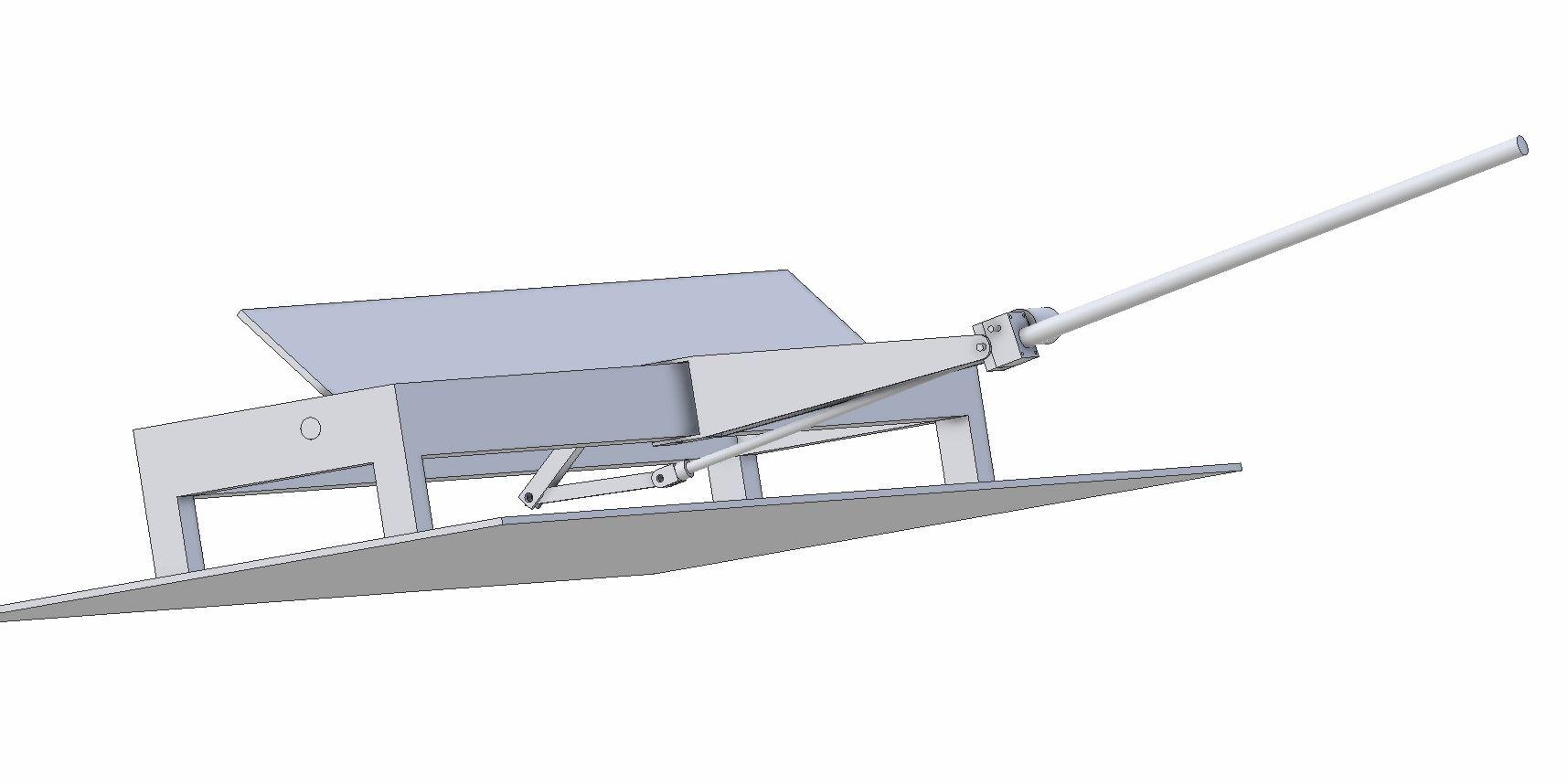

Projektblatt Verstellmechanismus für Solarpaneele

Einsatz: Verstellmechanismus für selbstverstellende Solarpaneele nach Sonnenstand

Kunde: Immobilieninvestor in Schweden

12 Stück Kubische Spindelhubgetriebe RNF030BU-MDL 1/24-1000PR

Trapezgewindespindel, Spindeldurchmesser 30 mm, Spindelsteigung 6 mm, Gabelkopf,

Welleneingang links mit Flansch, Welleneingang rechts offen, Übersetzung 1:24,

Spindellänge 500 mm, Stahlrohrschutz 400 mm, Endschalter, Faltenbalg.

12 Stück Elektromotoren 400V, 0,18 KW, 8-polig, 600 rpm, B5 Flansch

Lieferung der Konstruktions- und Fertigungsunterlagen für bauseitigen Gestellbau.

Projektblatt Spindelpresse REITZ EHSP50F

Einsatz: Zerstörende Prüfung von Geräten auf Prüfstand

Kunde: Hersteller von Messgeräten in NRW

Pressenantrieb Spindelhubgetriebe RNF040-DT MDR 1/28-600P für Stanzdruck 50 KN mit Elektromotor. Nutzbare Tisch- und Pressplattenfläche 300 * 300 mm. Durchgangshöhe 300 mm.

Wende-Schützsteuerung mit Totmann-Schaltung, Not-Aus, und Hauptschalter.

Pressengestell und Pressplatte aus ausreichend dimensionierten Stahlplatten,

Tischgestell aus Aluminiumprofilen, Tischplatte Holz / Multiplexplatte.

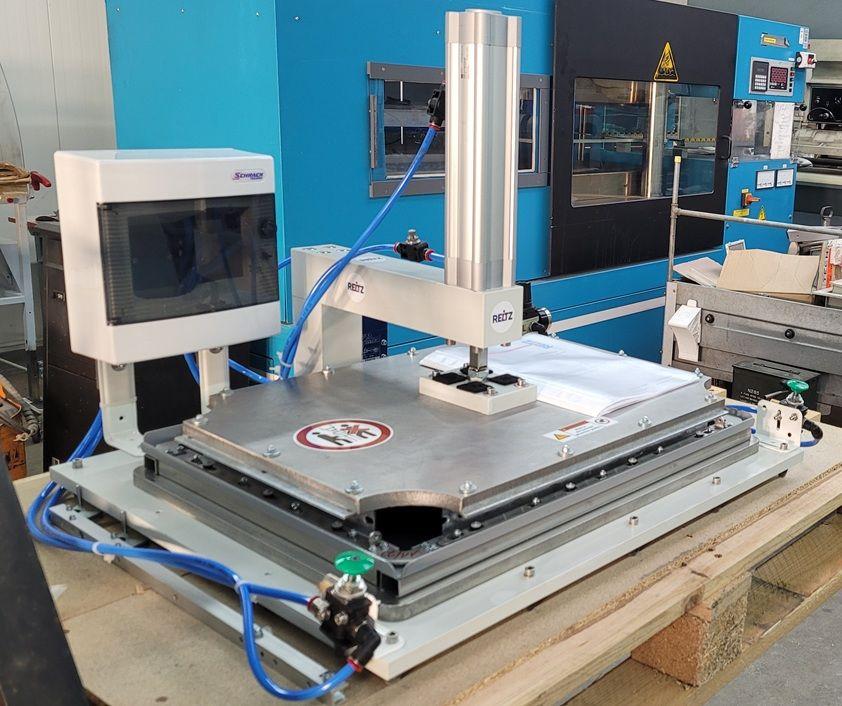

Projektblatt Pneumatische Spannrahmenpresse REITZ PMP1

Einsatz: Presse zum Öffnen und Schließen von Spannrahmen

Kunde: Stickerei in Hessen

Montagepresse mit Pressfläche 580 x 440 mm. Tischgröße 680 x 600 mm.

Stabiles C-Pressengestell aus Stahl. Lackierung in RAL9002.

Grundplatte auf Gummipuffern zur Schwingungsdämpfung.

Mit Pneumatik-Steuerung und Normzylinder FESTO DBSC50200, Hub 200 mm. Pressdruck 1178 N. Mit Verdrehsicherung.

Montageschienen zum exakten Einlegen der Spannrahmen und Winkelschienen zum Verpressen der Spannrahmen.

Mit pneumatischer Zweihandauslösung zur sicheren Bedienung.

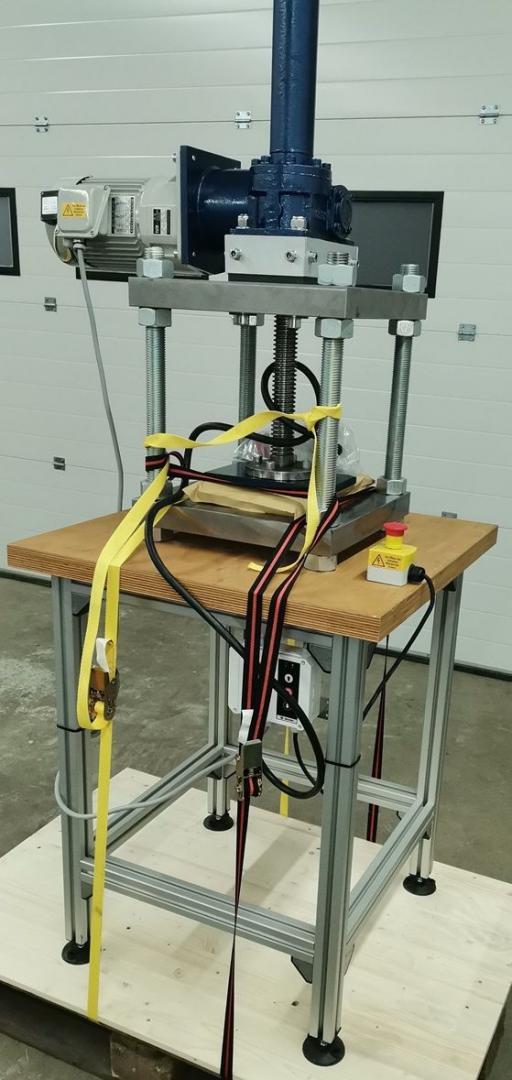

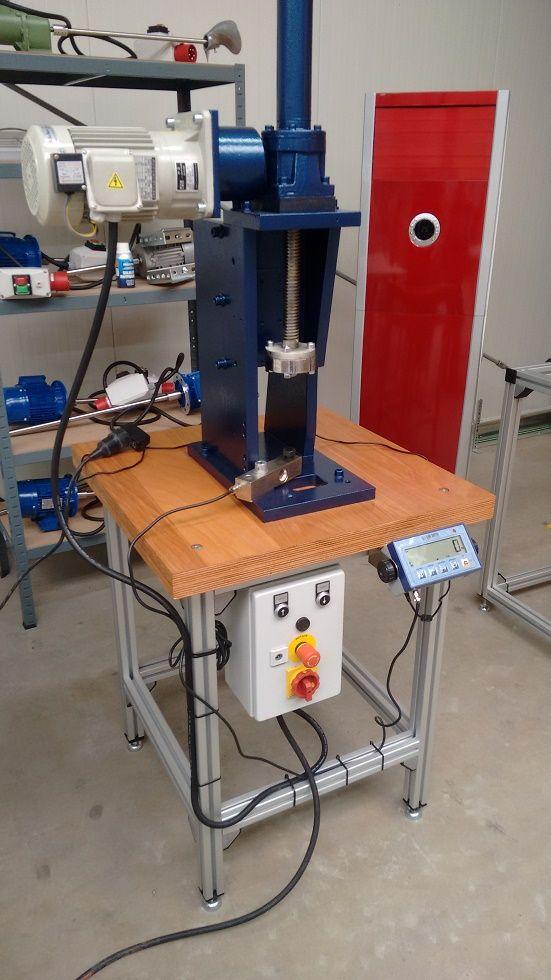

Projektblatt Universalprüfmaschine für Zug- und Druckversuche von 0 bis 20 KN Maximallast

Einsatz: Erprobung Recycling von Kunststoffen

Kunde: Forschungslabor in NRW

Maximaler Weg: 300 mm. Ohne Wegmessung.

Grundgestell: Aluminiumprofile 45 * 45 mm und Multiplex-Tischplatte (50 mm).

Pressengestell: Schwere Stahlplatten-Ausführung, Plattendicke 20 mm.

Pressenantrieb: Spindelhubgetriebe RN-3TDTMCL1/12-300P, Hub 300 mm, Untersetzung 1 : 12, mit 4-poligem Getriebemotor 400 V, 0,37 KW, 1500 rpm, Untersetzung 1 : 5.

Maximale dynamische Last 20 KN bei 150 mm/min Geschwindigkeit.

Krafteinleitung mittels Gewinde M16 (Zug) oder Kopfplatte d = 88 mm (Druck).

Schaltschrank mit Wendesteuerung Heben – Senken, Hauptschalter, Not – Aus.

Kraftmesseinrichtung:

Scherstabwägezelle für Nennlast 5.000 kg,

Anzeigeelektronik DFWL mit beleuchteter 25 mm LCD-Anzeige.

Sehr einfache, benutzerfreundliche staub- und wasserdichte

Folientastatur, Schutzart IP 68, inkl. RS 232 Schnittstelle für PC,

Wägebereich 5000 kg, Ablesbarkeit 1 kg.

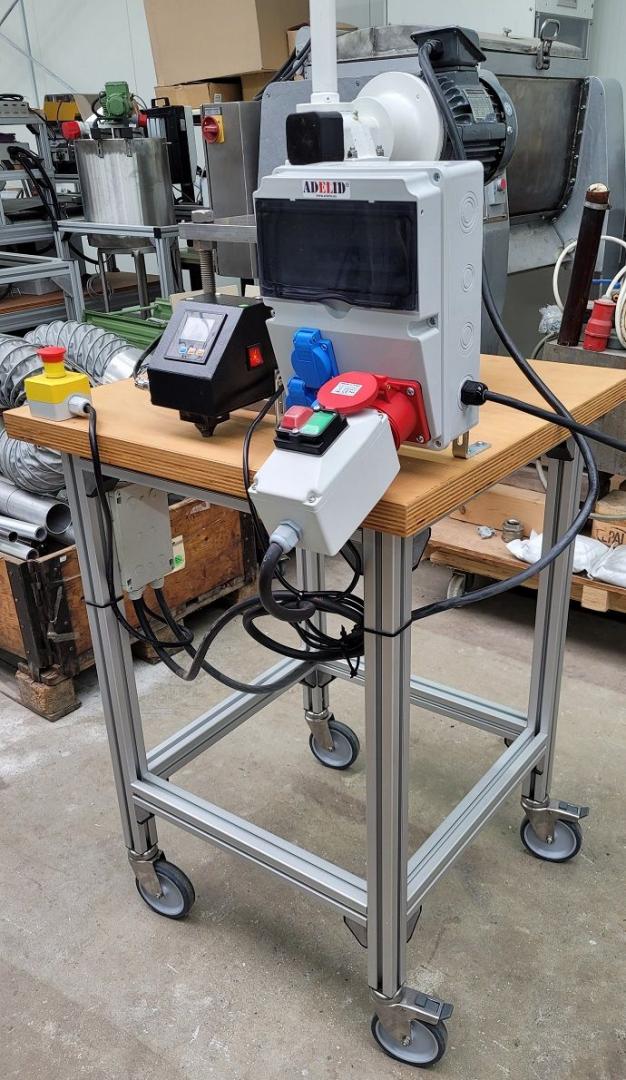

Projektblatt Labor-Heizpresse REITZ EHSP5H

Einsatz: Erprobung Recycling von Kunststoffen

Kunde: Technische Hochschule in Süddeutschland

Heizpresse mit Pressdruck 5 KN (0,5 Tonnen)

Mit Heizeinrichtung bis 200 °C von oben und unten.

- Elektrische Spindelpresse Presskraft 5 KN (0,5 to)

- Spindelhubgetriebe mit Spindel 20 mm, Steigung 5 mm

- Getriebeuntersetzung 1 : 10, pro Umdrehung 0,5 mm Spindelweg

- Lichte Weite ca. 60 mm

- Pressfläche 100 * 150 mm

- Heizeinrichtung mit Temperatursteuerung, 2 Heizplatten 100 x 150 mm

- Mit TECO-Elektromotor 0,18 KW

- Mit Wendeschützsteuerung (Tasten Auf – Ab) und Not-Aus

- Motorschutzstecker gegen Überlastung, mit Hauptschalter

- Maschinentisch aus Aluminiumprofilen und Multiplex-Platte 700 * 700 mm

- Gesamtgewicht ca. 100 kg

Projektblatt Labor-Heizpresse REITZ EHSP100F

Einsatz: Erprobung Recycling von Kunststoffen

Kunde: Forschungslabor in NRW

Tischpresse mit dynamischem Pressdruck 40 KN (4 Tonnen), Pressenantrieb mit

Spindelhubgetriebe, Untersetzung 1 : 16, Spindeldurchmesser 45 mm, Steigung 8 mm, Spindelhub 0,5 mm pro Umdrehung, Pressfläche ca. 140 * 240 mm, lichte

Höhe ca. 250 mm. Getriebemotor 0,75 KW, 1.500U/min., 4-polig, mit

Stirnradgetriebe i = 1:5, Geschwindigkeit 150 mm / min. Max. dynamische

Belastung 40 kN. Mit Wendesteuerung, Not-Aus und Motorschutzstecker.

Stabiles Pressengestell aus Stahl. Untertisch aus hochwertigen Aluminiumprofilen 45*45 mm, Tischfläche 600 * 600 mm, Tischplatte aus Polyamid PA6.

Die Tischpresse hat 40 kN Pressdruck (dynamische Last) und 100 kN statische Last. Typische Einsatzzwecke sind Pressarbeiten mit exakter Zustellung.

Geeignet zum Pressen von Verklebungen, Prägen und Eindrücken.

Mit elektrischer Heizplatte ca. 150 * 250 mm bis 240°C, druckfester Isolierplatte für den Einsatz in Pressen, Messfühler und Temperatursteuerung. Zur Nutzung als Heizpresse.

Das Spindelhubgetriebe besitzt eine Verdrehsicherung, so dass die Pressplatte nicht geführt sein muss. Die Spindel ist selbsthemmend und hält damit die Presskraft über längere Zeit.

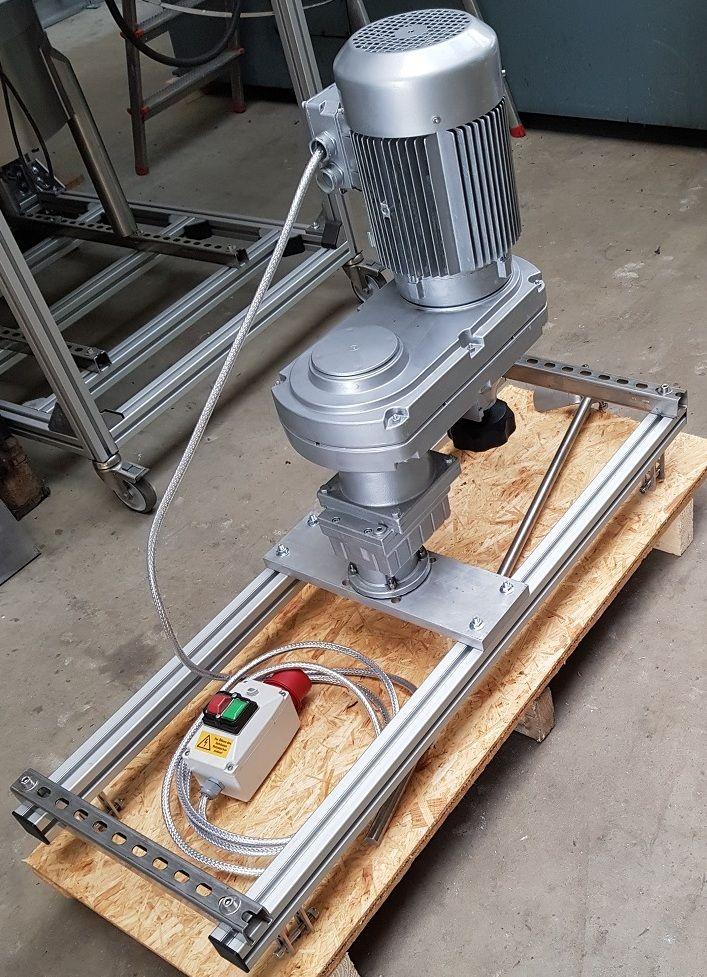

Projektblatt Rührwerk für Schlammbehandlung

Einsatz: Rührwerk für Versuchsreihe Schlammbehandlung in IBC-Container

Kunde: Universität in Rheinland-Pfalz

Rührwerk 2 KW – mit Verstellgetriebe 154 bis 1000 U/min.

Mit Traverse aus Aluminiumprofilen 45 * 45 mm.

Elektromotor: ATB 2 KW, 3 x 230/400 Volt, 1430 U/min., IP55.

Mit Verstellgetriebe i = 3,5, 165 bis 1004 U/min., 17 bis 54 Nm.

Welle: Präzisions-Edelstahlwelle D20, Länge 1000 mm, Durchmesser 20 mm,

Material Edelstahl 1.4301.

Kupplung: Starre Kupplung, blank, Material Edelstahl 1.4571.

Rührorgan: Zweiflügliger Schrägblattrührer, Durchmesser 244mm, Material Edelstahl 1.4571. Flügel im Winkel einstellbar.

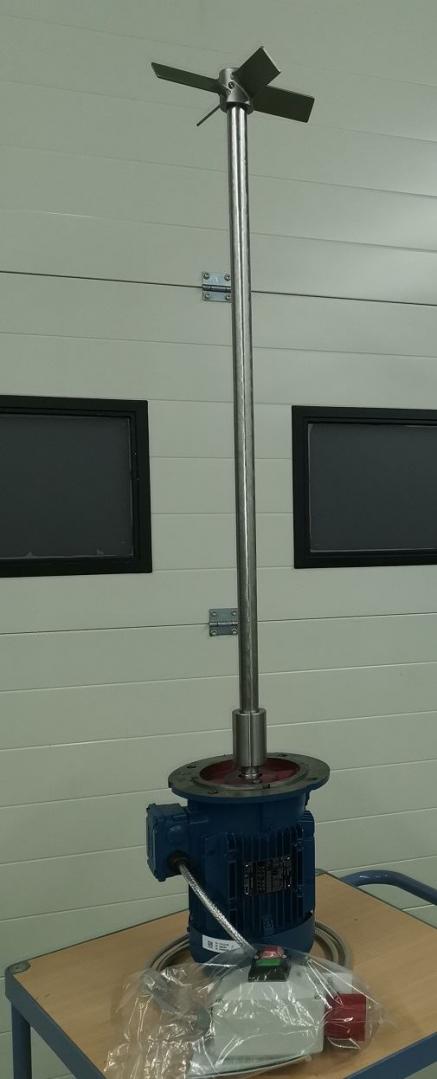

Projektblatt Rührwerk für Braukessel

Einsatz: Rührwerke für Braukessel

Kunde: Brauerei in Österreich

Rührwerke Elektromotor Siemens 1,5 KW, 6-polig, 3 x 230/400 Volt, 1000 U/min., IP55, Bauform B5. Gewicht ca. 30 kg. Mit Motorschutzstecker.

Wellen: Präzisions-Edelstahlwelle D28, Länge 1000 mm, Durchmesser 28 mm, Material Edelstahl 1.4301. Mit starrer Kupplung.

Rührorgane: 4-blättriger Schrägblattrührer, Durchmesser 300 mm, Material Edelstahl 1.4571.

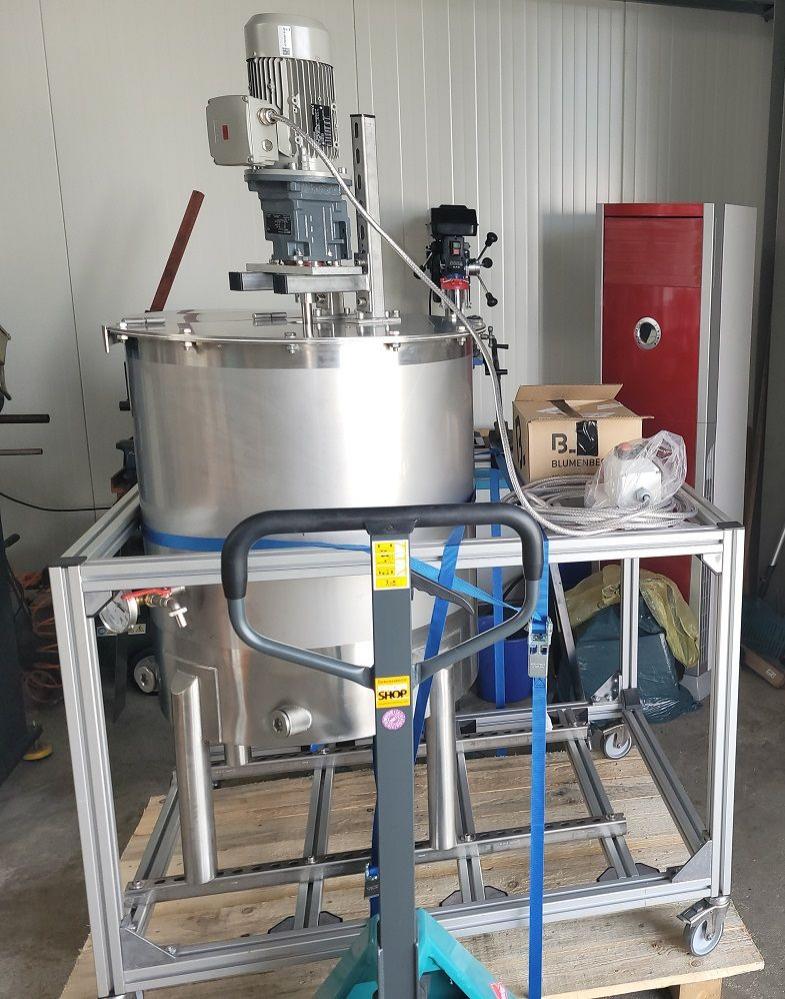

Projektblatt Rührbehälter für die Entwicklung von Spirituosen

Einsatz: Rührbehälter für die Entwicklung von Alkoholika

Kunde: Bekannter Hersteller von Spirituosen in Norddeutschland

Doppelwandbehälter 145 Liter mit ATEX - Rührwerk 0,75 KW

REITZ RW075297244ATEX

Doppelwandiger Edelstahlbehälter, extern beheizbar mit nachrüstbaren Heizpatronen (nicht im Leistungsumfang), ca. 145 Liter Behältervolumen. Ablaufhahn 1 Zoll. Deckel zum Aufklappen in 1/3-Teilung. Material 1.4301.

Getriebemotor: Stirnradgetriebemotor, 3 x 230/400 Volt, 0,75 kW, IP55, n²=297,

Bauform B5, Welle 20 x 40mm, ca. 25 kg. Mit Motorschutzstecker und 10 m Kabel.

Ausführung als ATEX-Rührwerk (Elektromotor ATEX II 2G Ex de IIC T4 Gb,

Getriebe ATEX 2 GD).

Welle: Präzisions-Edelstahlwelle D20, Länge 500 mm, Durchmesser 20 mm,

Material Edelstahl 1.4301

Kupplung: Starre Kupplung, blank, Material Edelstahl 1.4571

Rührorgane: Zwei Stück zweiflügliger Schrägblattrührer, Durchmesser 244mm, Material Edelstahl 1.4571, Flügel im Winkel einstellbar

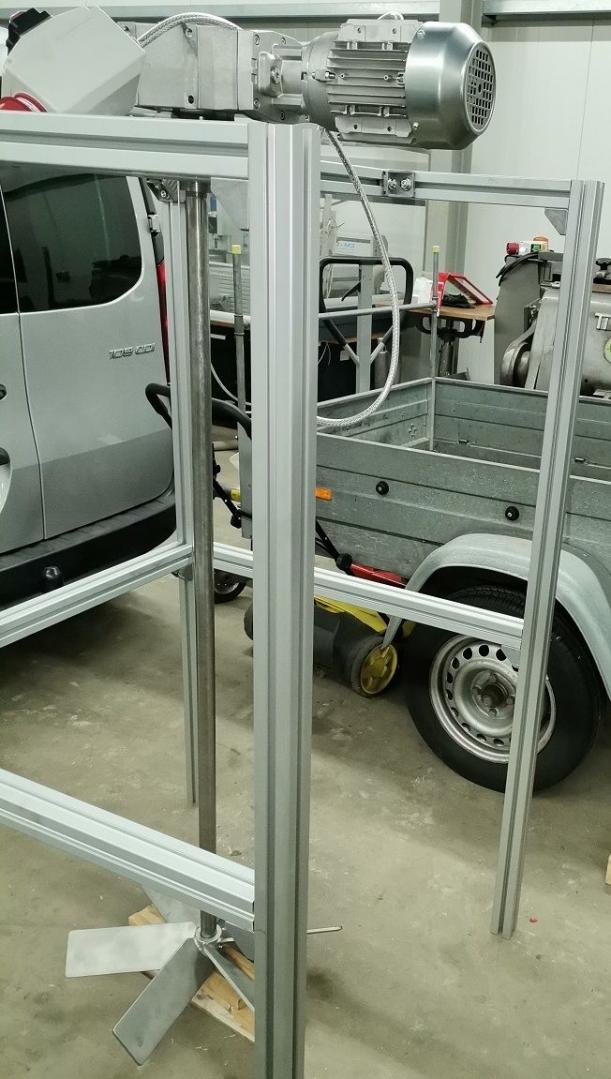

Projektblatt Rührwerk für Schlammbehandlung

Einsatz: Rührwerk für Versuchsreihe Schlammbehandlung in IBC-Container

Kunde: Universität in Norddeutschland

Rührwerk 0,75 KW mit Schneckengetriebemotor i = 1:7 und verschraubtem zweiflügligem Rührer 244 mm.

Mit Traverse aus Aluminiumprofilen 45 * 45 mm.

Schneckengetriebemotor, 3 x 230/400 Volt, 0,75 kW, IP55, n1=1430 U/min., i = 7, n2 = 205 U/min.. Mit Motorschutzstecker .

Edelstahlwelle D20, Länge 1000 mm, Durchmesser 20 mm,

mit starrer Kupplung, blank, Material Edelstahl 1.4571,

verschraubter zweiflügliger Schrägblattrührer.

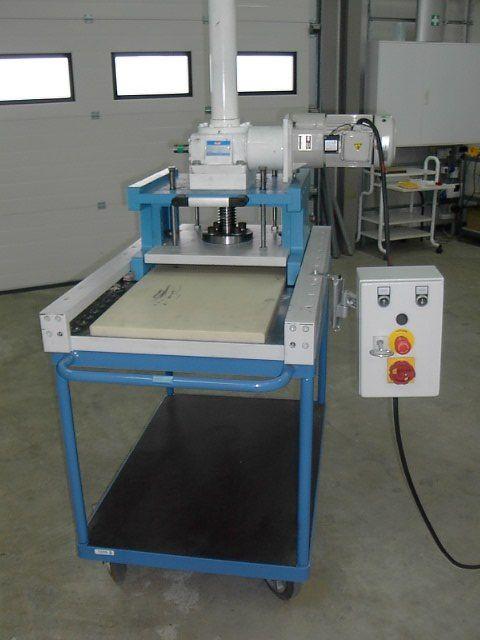

Projektblatt Spindelpresse Reitz EHSP200-V

mit verschiebbarem Portal und Kraftmesseinrichtung

Einsatz: Prägen von PU-beschichteten Tapetenmustern

Kunde: Entwicklungsabteilung eines Tapetenherstellers in NRW

Spindelpresse Reitz MHSP200-V mit verschiebbarem Portal

Pressdruck 200 KN bei einer Geschwindigkeit von 300 mm/min

Nutzbare Tischfläche 400 * 1100 mm

Stempelfläche 400 * 500 mm

Lichte Weite ca. 180 mm

Mit kubischem Spindelhubgetriebe RNF070DTMDL1/10-400P

Trapezgewindespindel, Spindeldurchmesser 70 mm, Spindelsteigung 10 mm, Kopfplatte am Spindel-Ende, Welleneingang beidseitig, Übersetzung 1:10, Spindellänge 400 mm, Stahlrohrschutz, Distanzplatte 50 mm.

1 Stück Schnecken - Getriebemotor 4,0 KW, IE2, 400 V, 50 Hz, 1445 rpm, 4-polig, mit Schneckengetriebe i = 1:5 (300 rpm), mit Hohlwelle 30 mm. Drehmomentstütze.

Geschwindigkeit der Spindel 300 mm/min

Für Pressarbeiten aller Art gibt es die Hubspindelpresse mit einem auf Kugelrollen verschiebbarem Portal zum Freimachen des Arbeitstisches.

Die Hubspindelpresse hat 200 kN Pressdruck und eine nutzbare Tischfläche von 400 * 1200 mm. Der Tisch ist durch das verschiebbare Portal komplett nutzbar.

Es wird eine ergonomisch und visuell optimale Bestückung der Arbeitsfläche erreicht. Damit ist diese Maschine universell einsetzbar für alle Pressungen mit Flächen bis ca. 400 * 500 mm und 20 Tonnen Druck. Typische Einsatzzwecke sind Richt- oder Einpressarbeiten mit exakter Zustellung. Die Geschwindigkeit beträgt 300 mm/min und damit ist die Stempelplatte sehr exakt anzufahren.

Zusätzlich Kraftmesseinrichtung für Spindelpresse mit

4 Stück Ringwägezelle , 1 Stück Anschlusskasten, 1 Stück Wägecontroller

Kalibrierung des Systems mit geeichten Gewichten,

Wägebereich 30 Tonnen, Ablesbarkeit 20 kg.

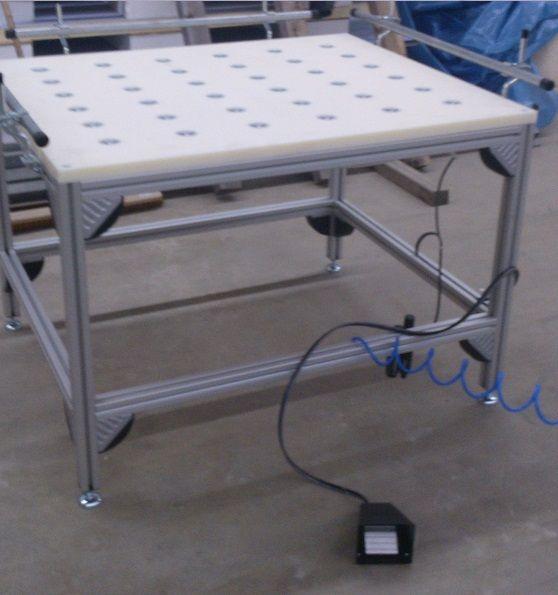

Projektblatt

Pneumatischer Kugelrollentisch zum leichten Materialhandling

Einsatz: Integration in Montagelinie

Kunde: Autozulieferer in Niedersachsen

Pneumatischer Kugelrollentisch zum leichten Materialhandling

Dieser Kugelrollentisch ist mit 28 pneumatisch heb- und senkbaren Kugelrollen ausgestattet. Dies ermöglicht es, schwere Gegenstände ohne großen körperlichen Einsatz zu bewegen, die Kugelrollen abzusenken und den fest auf dem Tisch liegenden Gegenstand zu bearbeiten oder zu montieren. Nach Bearbeitung werden die Kugelrollen wieder pneumatisch gehoben und der Gegenstand kann wieder bewegt werden.

Lasten bis 300 kg können auf diesem Tisch bewegt und bearbeitet werden.

Die Tischgröße ist 1200 * 1000 * 900 mm. Das Untergestell besteht aus

Aluminiumprofilen. Die Tischplatte ist aus Polyamid PA6.

Projektblatt Rührwerk für Nuklearentsorgung

Einsatz: Rührwerk für Nuklearentsorgung

Kunde: Forschungseinrichtung in NRW

Rührwerk 0,37 KW / 125 U/min mit 6-flügligem Schrägblattrührer 500 mm

Kegelstirnradgetriebemotor 3 x 230/400 Volt, 0,37 kW, 4-polig 1400 U/min., i = 11,20, n²=125 U/min., Flansch B5, Lochkreis 165 mm, Hohlwelle 25 mm mit Einsteckwelle, Gewicht ca. 20 kg, IP55, Kaltleiter. Mit Motorschutzstecker.

Welle: Präzisions-Edelstahlwelle D30, Länge 1400 mm, Durchmesser 30 mm, Material Edelstahl

Kupplung: Starre Schalenkupplung, Material Edelstahl 1.4301

Rührorgan: Sechsflügliger Schrägblattrührer, Durchmesser 500 mm, Material Edelstahl 1.4571

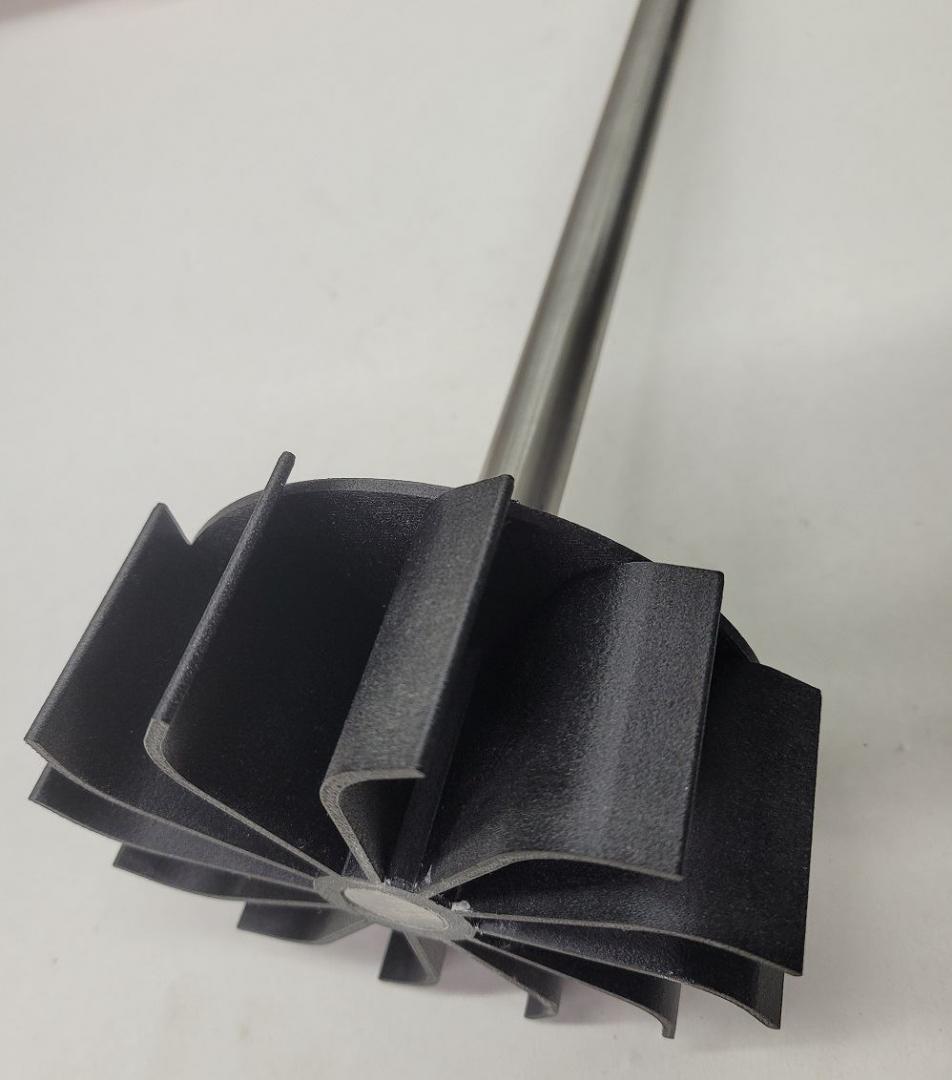

Neues Rührorgan aus Polyamid / Carbonfaser

Unsere neueste Entwicklung unter den Rührorganen ist das Flügelrad aus Polyamid und Carbonfaser. Dieses ist in hohem Maß beständig gegen Säuren und Laugen.

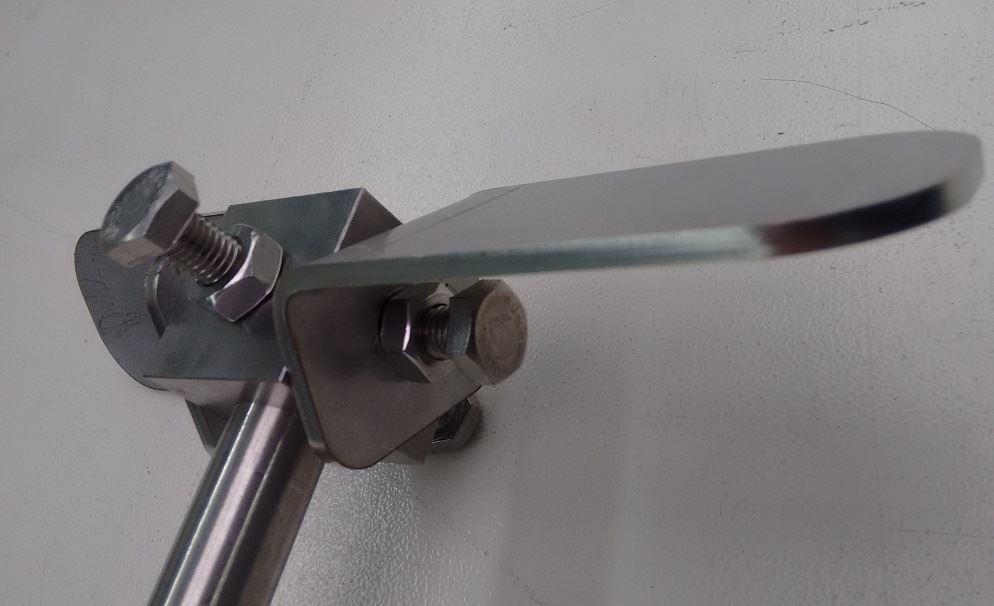

Rührorgan mit im Winkel verstellbaren Flügeln

Eine Entwicklung unseres Hauses ist der zweiflüglige Schrägblattrührer mit im Winkel verstellbaren Flügeln.

Damit passen Sie die Schrägblätter auf Ihr Material an und erhalten das optimale Rührergebnis.

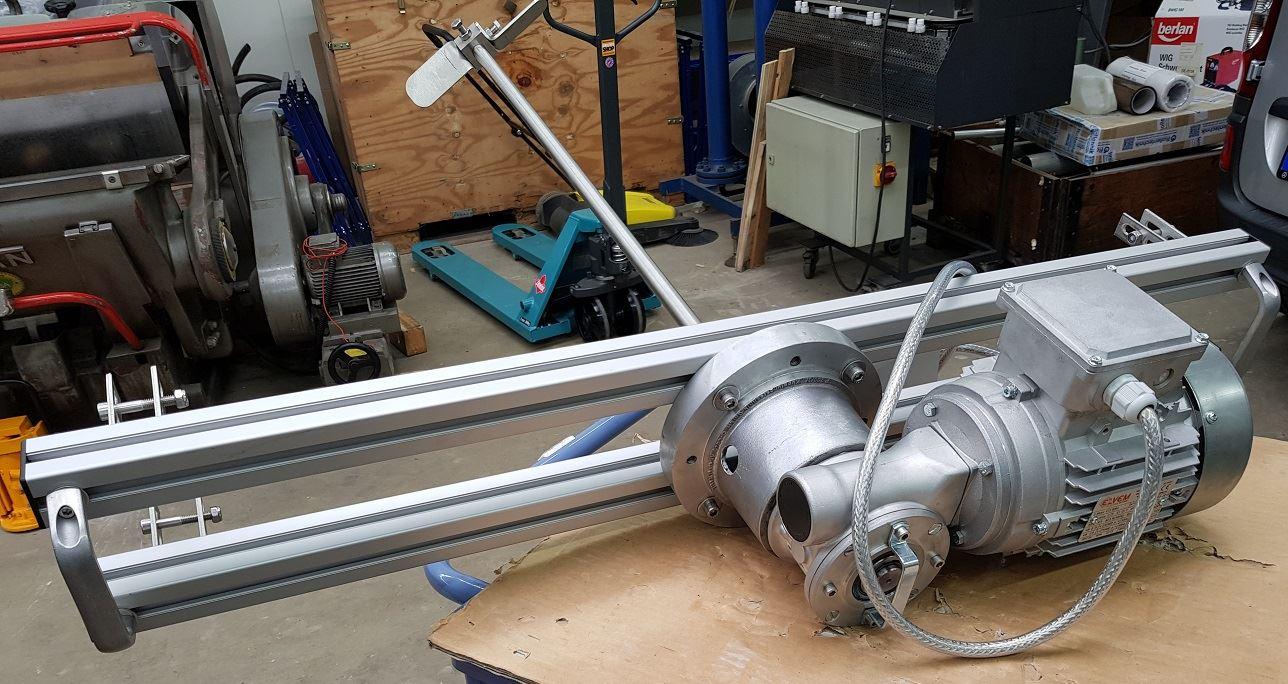

Unsere Traverse für IBC-Container und andere Behälter

Unsere Traverse aus leichten, aber sehr tragfähigen und steifen Aluminiumprofilen kann bequem auf IBC-Container und andere Behälter aufgesetzt werden. Eventuelle Öffnungen in der Oberseite der Behälter bleiben gut zugänglich.

Es lassen sich beliebige Rührwerke bis zu einem Gewicht von ca. 25 kg darauf befestigen.

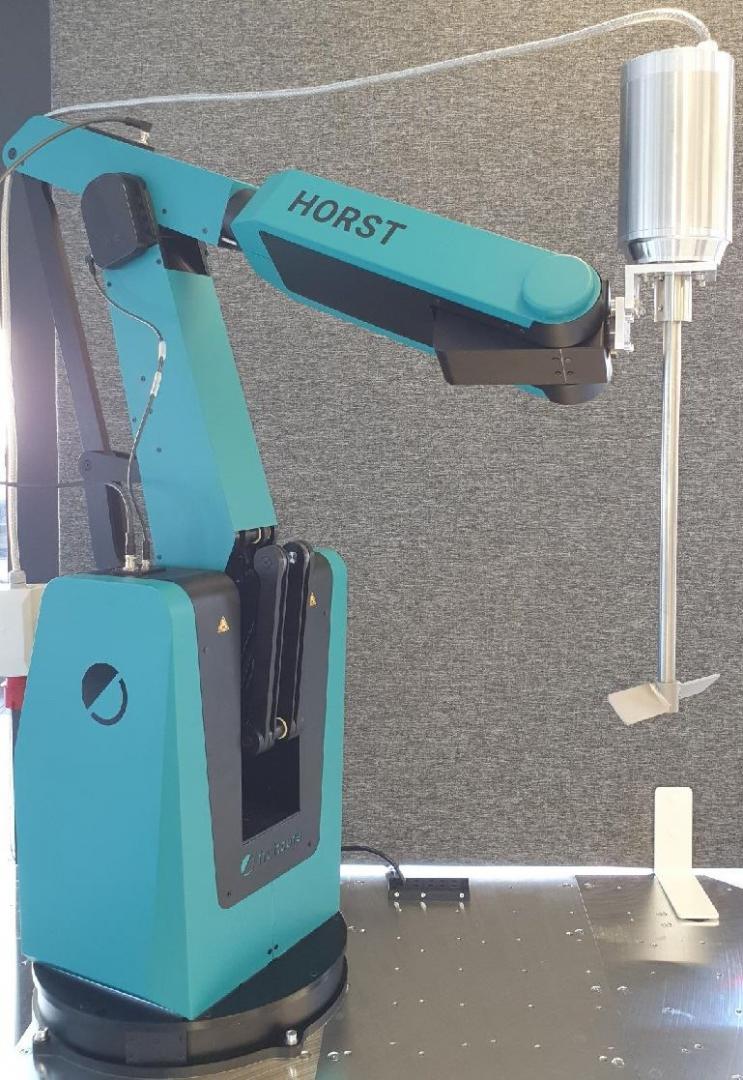

Innovation durch Automatisierung in der Rührtechnik

Reitz Technik hat eine automatisierte Rührtechnik entwickelt, bei welcher der einfach zu bedienende Industrieroboter HORST des deutschen Roboterherstellers fruitcore robotics zum Einsatz kommt.

Dazu wird der Industrieroboter von fruitcore robotics mit einem unserer Rührwerke bestückt und kann in mannloser Schicht eine bestimmte Anzahl von Behältern in bestimmter Zeit rühren. Auch nachts und am Wochenende.

Dank der automatisierten Rührvorgänge kann den Herausforderungen des Fachkräftemangels effektiv begegnet werden, weil Mitarbeiter entlastet werden und kein zusätzliches Personal benötigt wird. Eine schnelle Amortisation ist möglich. Produktivität und Wettbewerbsfähigkeit werden beträchtlich gesteigert.

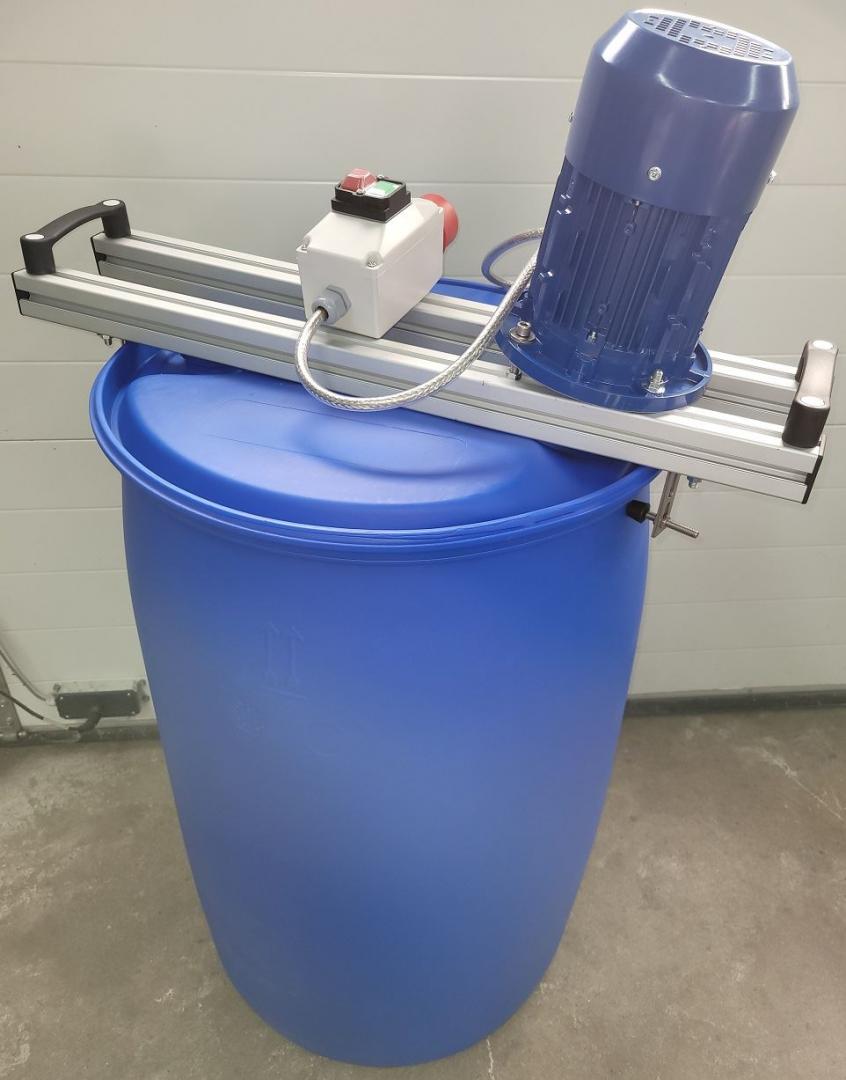

Rührwerk für Spundlochfässer

Unser neues Rührwerk für Spundlochfässer ist durch ein leichtes Gewicht und kompakte Maße sehr schnell in ein Spundlochfass einzusetzen und zu verspannen.

Dabei ist der kleine Klapprührer mit 50 mm Durchmesser eingeklappt und 150 mm Durchmesser ausgeklappt sehr effizient im Rührvorgang.

Verschiedene Variationen von Antrieben mit und ohne Frequenzregelung sind möglich und können auf Ihr Rührgut abgestimmt werden.
